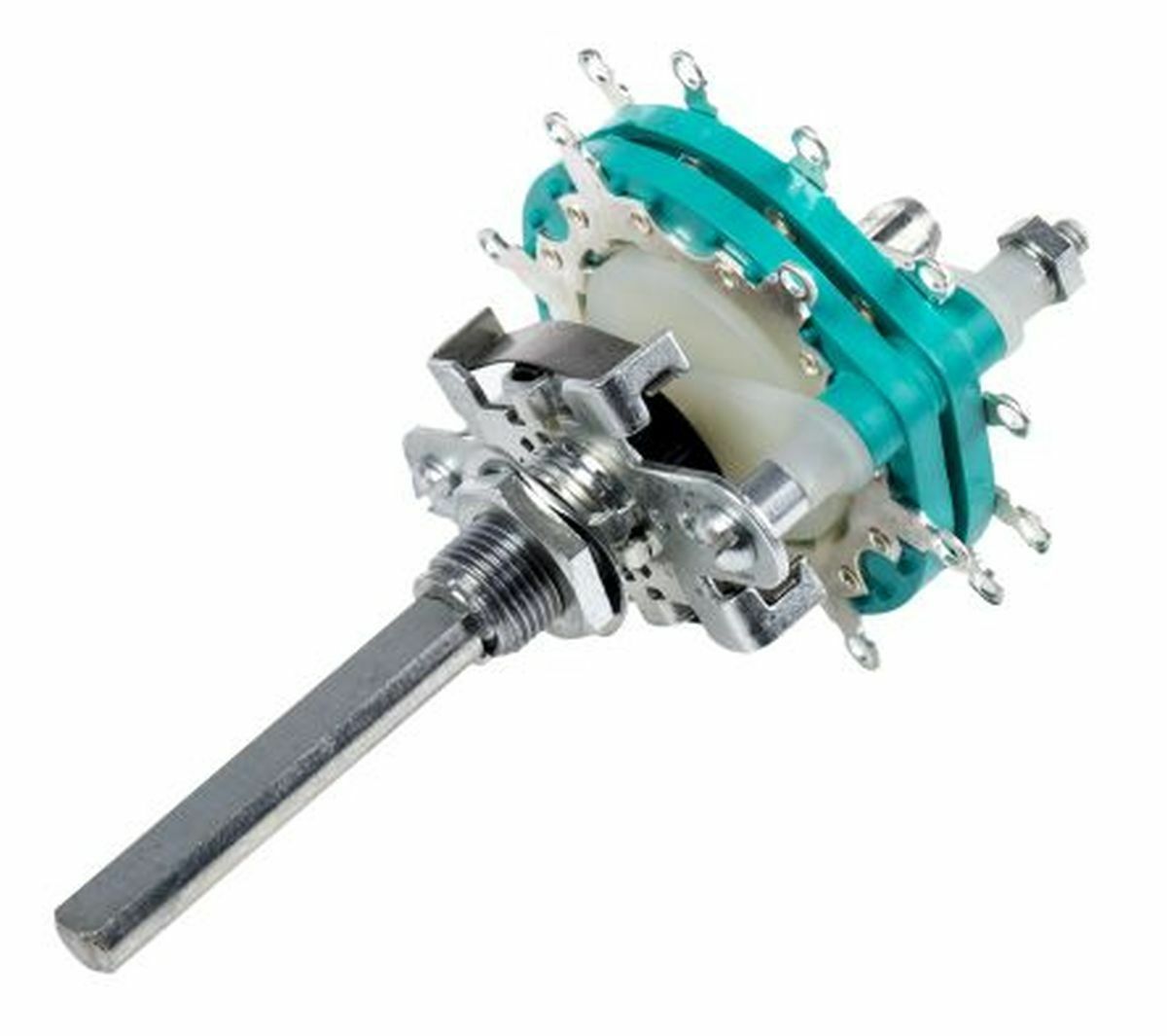

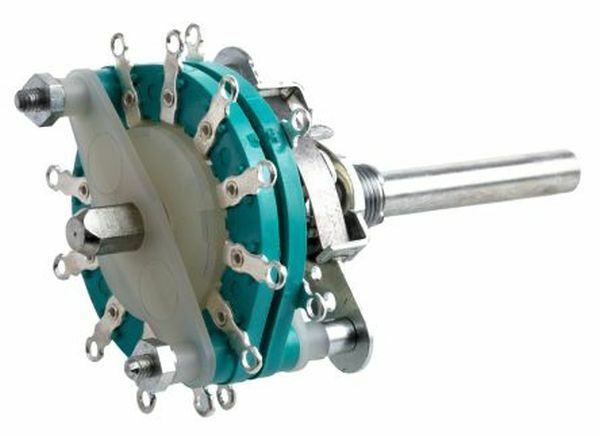

Nsf rotary switch 12 way mu452273msd1, 250 and 32 similar items

Especificaciones generales del interruptor de obleas rotativas MSD: • Voltaje de funcionamiento máximo: 250 VCA • Clasificación de contacto con carga resistiva / no inductiva: 6 amperios a 250 VCA (rms) 10 amperios a 30 V CC • Voltaje de prueba: 2000 V CC durante 1 minuto • Resistencia de aislamiento : Mayor de 105 megaohms (entre contacto contiguo o contacto y marco) • Resistencia de contacto (inicial): Menos de 5 miliohmios a 2.5 Vcc 1 amperio • Vida de contacto: Un mínimo de 5000 ciclos a corriente y voltaje nominales El MSD es esencialmente pesado interruptor giratorio de servicio que tiene una potencia nominal de 6 amperios a 250 Vca, diseñado para manejar corrientes mayores de las que son posibles con los tipos normales de interruptores de oblea con clip de hoja. Es eminentemente adecuado para su uso en una amplia variedad de equipos electrónicos y domésticos. Desarrollado por el Servicio Técnico de NSF para incorporar materiales modernos y técnicas que le dan al interruptor una vida muy prolongada con su clasificación de corriente completa. 1 Poste 2 a 12 formas 2 Poste 2 a 6 formas 3 Poste 2 a 4 formas 4 Poste 2 o 3 formas Conmutación máxima por mecanismo de índice Wafer: El mecanismo tipo 'U' se utiliza cuando se requieren una o dos obleas, el tipo ' HD 'para interruptores con dos o tres. Para más de tres obleas, consulte nuestro Servicio Técnico. La leva moldeada de baja fricción y los seguidores en el ensamblaje del tipo "U" aseguran una acción de indexación suave y positiva. Los resortes de presión equilibrados proporcionan valores de torque consistentes y fácilmente reproducibles que se pueden aproximar a: Luz: No mayor a 0.18 Nm (25 oz Ins) Media: Mayor a 0.14 Nm (20 oz Ins) pero menor a 0.32 Nm (45 oz Ins) Heavy - Contactos superiores a 0.28 Nm (40 oz Ins): Cobre, plateado Contactos del rotor: Break-before-make only Terminales: Soldadura Lug Aislamiento: Estator - Fibra de dialil Ftalato de dializado (DAP) - Nylon relleno de vidrio Acabado: Estándar ferroso partes cincadas, piezas no ferrosas limpias Detalles de montaje: Imperial (estándar) Métrica (alternativa) Bush 3/8 "x 32 TPI (Pífalo) M10 x 0.75 Eje 0.25" diámetro 6 mm Diámetro Tuerca 0.525 "A / F 14 mm A / F La alternativa es opcional en cada caso. A menos que se especifique lo contrario, cada interruptor se suministra con una arandela de seguridad wavey. Los sellos del panel y del husillo pueden instalarse permitiendo el sellado a 1 cm / hora Contactos estándar: cada oblea comprende dos estatores interconectados por un rotor. De uno a seis contactos de posición múltiple están instalados en un estator, mientras que el otro tiene hasta 12 contactos individuales. El rotor está equipado con hasta 4 contactos para dar la cantidad de polos y formas requeridas. Construcción: Las obleas del interruptor están separadas por espaciadores metálicos tubulares y se mantienen en su lugar, con una relación positiva con el conjunto del mecanismo de indexación, mediante tornillos de puntal laterales. MSD Rotary Wafer Switch NSF Controls Ltd l Ingrow Bridge Works l Keighley l West Yorkshire l BD21 5EF l UK l Registrado en Inglaterra n. 3378269 T: +44 (0) 1535 661 144 l F: +44 (0) 1535 661 474 l E: info@nsfcontrols.co.uk l www.nsfcontrols.co.uk Nota: De acuerdo con el desarrollo continuado, nos reservamos el derecho de enmendar la especificación sin previo aviso (Rev 01/12) A Longitud del Eje: Opcional 0.40 (0.016 ") / (25 mm si no se especifica) B Longitud del hilo del casquillo: Estándar preferido 9.5 (0.375"), 6.35 (0.250 ") disponible como alternativa Longitudes especiales si es necesario C Longitud plana: longitud hasta la especificación; tolerancia 0.40 (0.016 ") Se pueden proporcionar terminaciones de eje especiales a los requisitos especiales D Ángulo de plano: A especificación 2 ; especifique la posición de plano, con el eje del interruptor en posición completamente antihoraria cuando se ve desde el frente o el extremo del pomo E Grosor plano: Estándar 5,55 0,15 (0,218 " 0,005") para tornillos prisioneros 4,95 0,05 (0,195 " 0,002") para perillas de empuje F Distancia del orificio de ubicación del eje: línea central medida a la línea central; Tipo 'U' 9.5 (0.375 ") / Tipo 'HD' 15.1 (0.594") G Ángulo de la orejeta de ubicación: Tipo 'U' 45 , 135 , 225 o 315 / Tipo 'HD' 90 o 270 H Bushing Hombro: Estándar 3.2 (0.125 ") I Correa de cojinete combinada y espaciador: Mínimo 5.55 (0.22") L Espaciado: 5.0 (0.2 ") espaciado mínimo entre contactos M Longitud del espaciador: Cualquier espaciador de longitud requerido puede insertarse en este punto la dimensión del espaciador incluirá 5.55 (0.22 ") para la correa del cojinete combinado y el espaciador N Extensión del hilo: 3.2mm (1/8" min) x M2.5 cualquier longitud requerida P Longitud total: Especifique la longitud total máxima si es importante Q Extensión del eje trasero : Nominal de 1/8 "a 1/4"; cualquier longitud según sea necesario si se especifica T Longitud del pasador de ubicación: 0.05 a 0.30 (0.002 "a 0.012") debajo de la cara de montaje del tipo sellado del casquillo / 4.8 (0.187 ") no sellado . . Due to recent problems with mailing to the UK. All UK buyers should contact us before buying. Thank you . We are sorry for this problem not coming from us.
